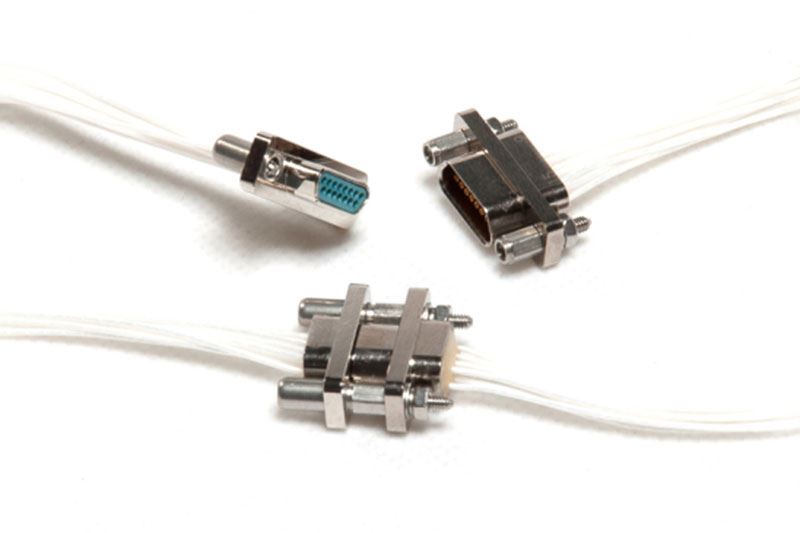

Общие сведения
- Соответствуют стандарту GJB2446A (эквивалентно MIL-C-83513)
- Положительные контакты имеют эластичные скрученные штифты
- Контакты высокой плотности с шагом 1,27 мм
- Конструкция металлического экранированного корпуса аналогична серии MDM из США
- Доступны одиннадцать спецификаций (от 9 до 144 контактов)

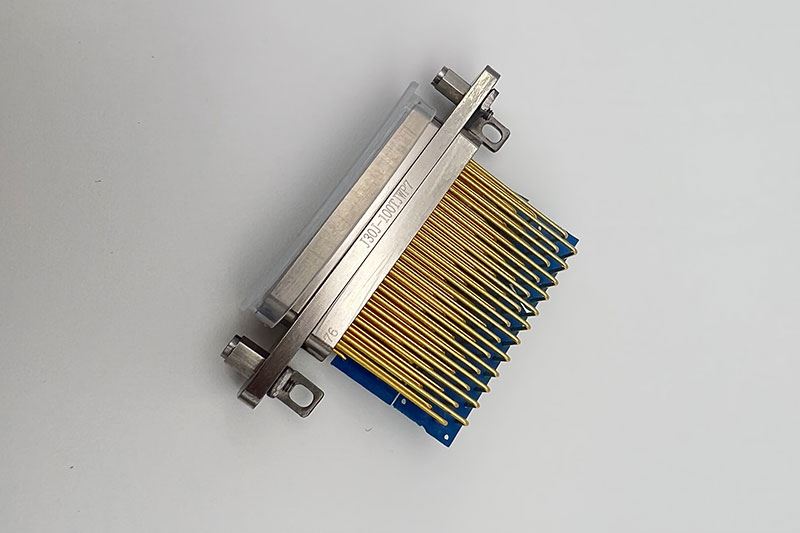

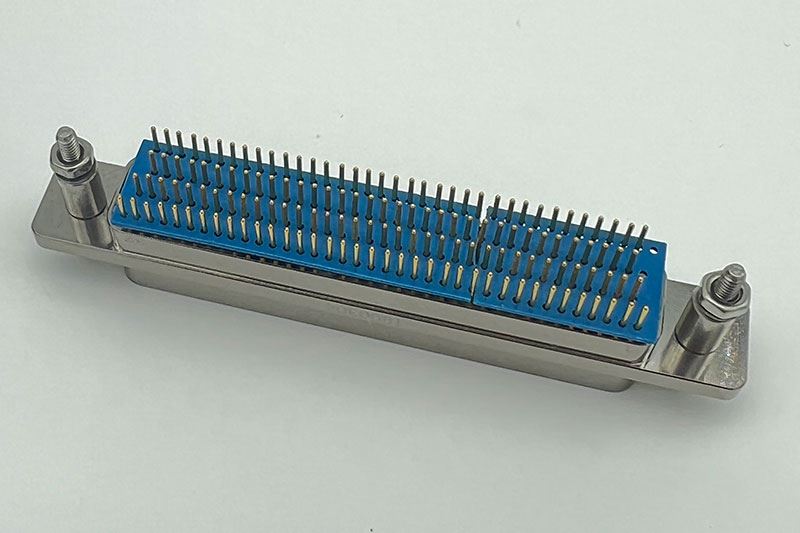

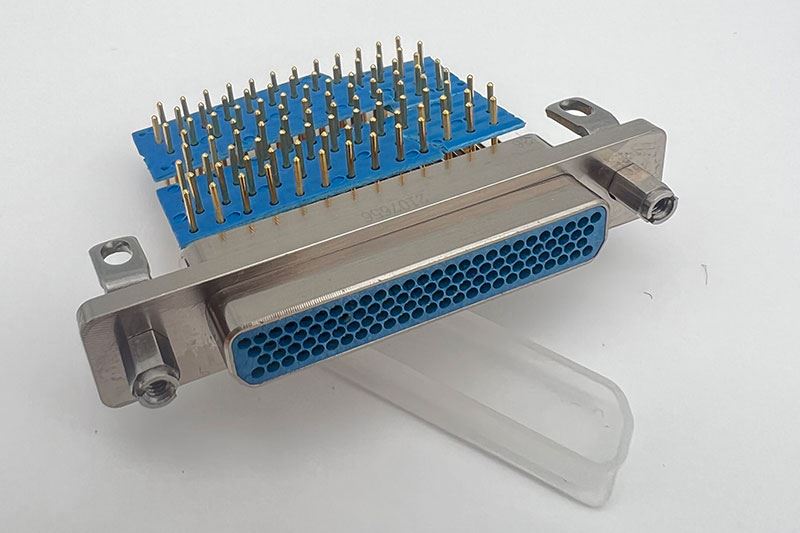

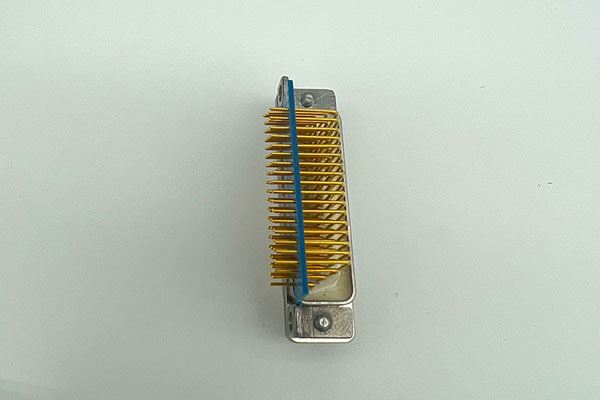

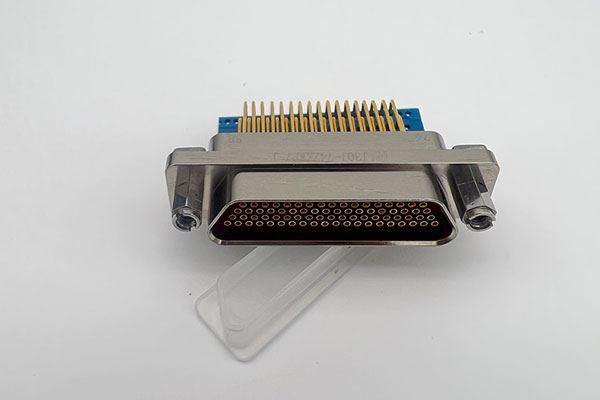

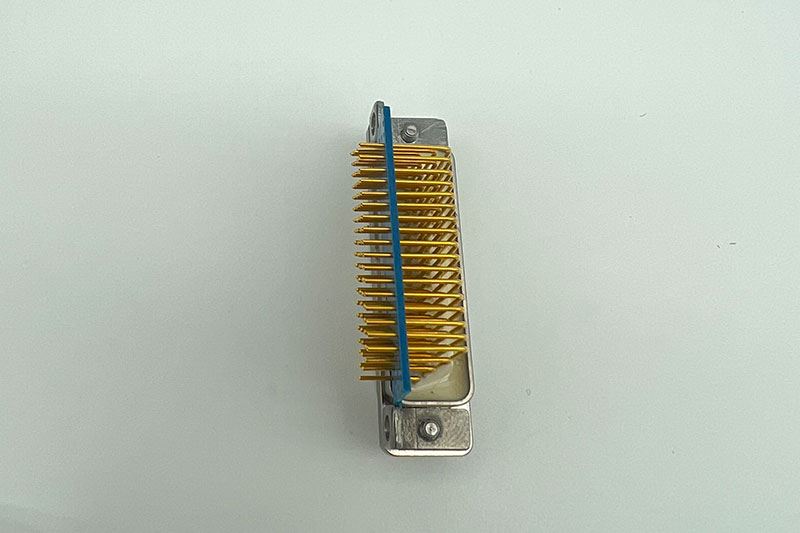

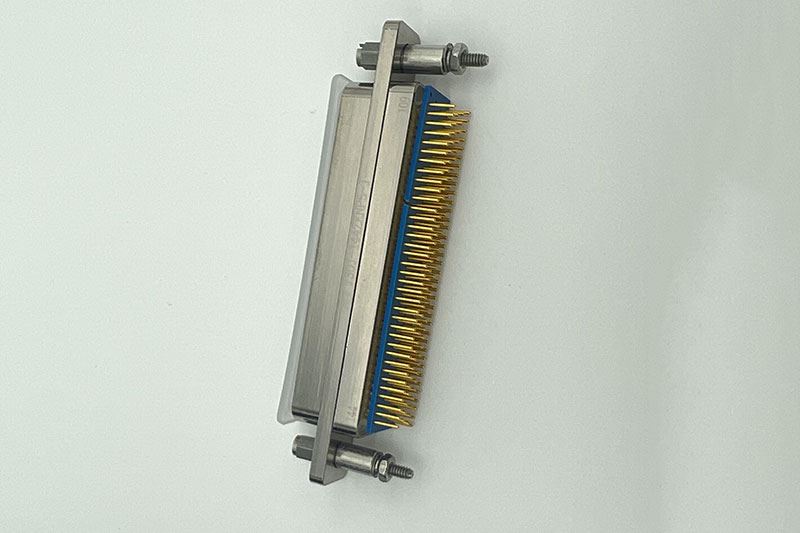

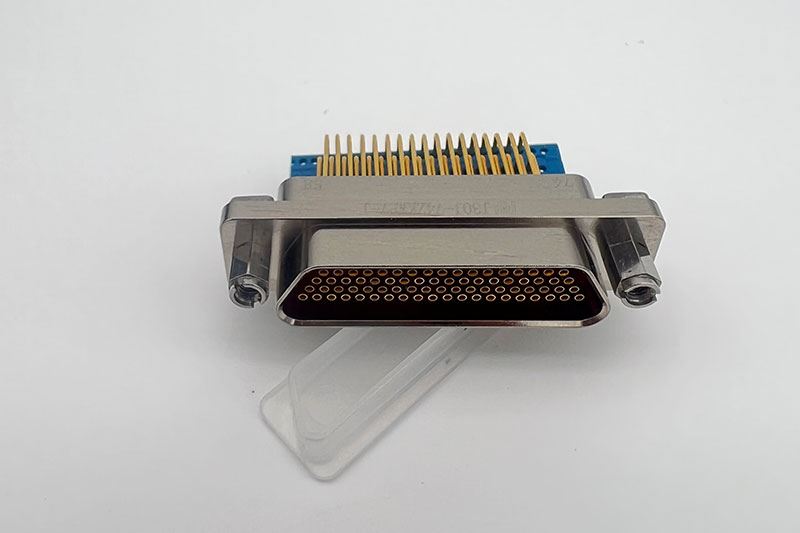

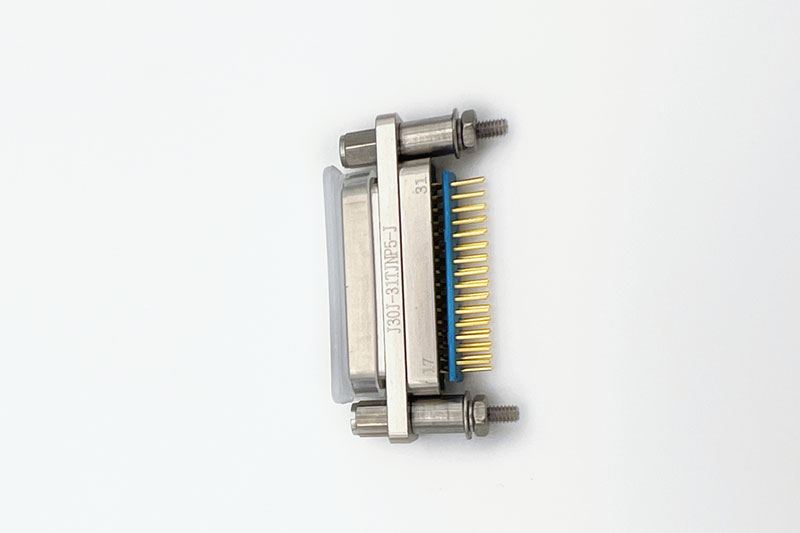

- Доступна модификация концевой заделки для печатных плат
- Корпоративные стандарты: для печатных плат доступна модификация концевой заделки
- Стандартные продукты серии J30J: 21E0.204.118JT
- Изделия с гелевым уплотнением серии J30JM: Q/21EJ618
- Стеклокерамическое уплотнение серии J30J: Q/21EJ1001
Окружающая среда
Наши прямоугольные соединители серии J30J разработаны специально для работы в тяжелых условиях и рассчитаны на сильные вибрации, удары и другие неблагоприятные условия. Разъемы подходят для применений, требующих особого внимания к использованию пространства и легкому оборудованию.
Основные технические характеристики
- Рабочая температура: от -55°C до +125°C
- Номинальный ток: 3А
- Контактное сопротивление: ≤ 10 мОм
- Сопротивление изоляции: ≥ 5000 МОм при комнатной температуре; ≥100 МОм во влажных условиях
- Выдерживаемое напряжение: 800 В
- Виброустойчивость: от 10 до 2000 Гц с ускорением 196 м/с²
- Ударопрочность: ускорение 735 м/с²
- Сопротивление ускорению: 735 м/с
- Механический срок службы: 500 циклов
- Индикатор скорости утечки воздуха (для герметичных изделий серии J30J, при перепаде давления в одну атмосферу):
- Серия J30JM: 5×10-2Па•см3/с J30JM1
- Серия J30JMD1: 1×10-3Па•см3/с
- Рекомендуемый момент затяжки стопорных винтов:
- от 9 до 100 контактов: от 0,15 до 0,2 Н•м
- 144 контакта: от 0,2 до 0,3 Н•м
- Испытание соляным туманом: 96 часов
