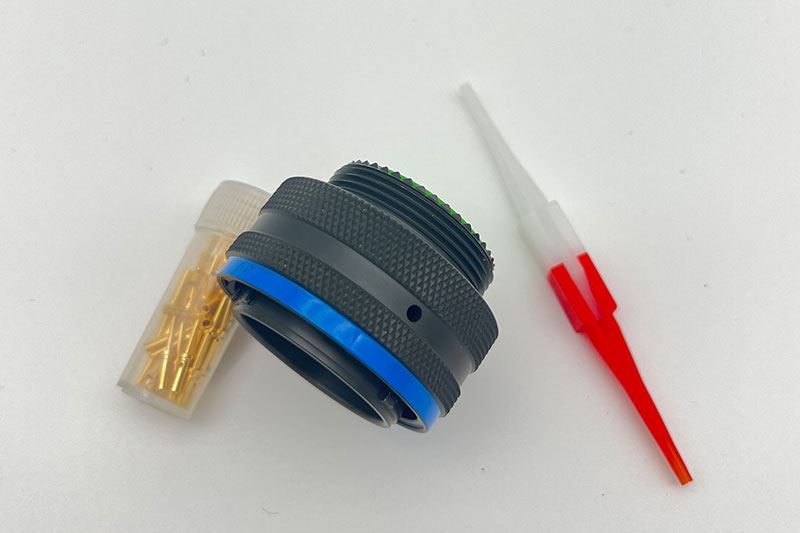

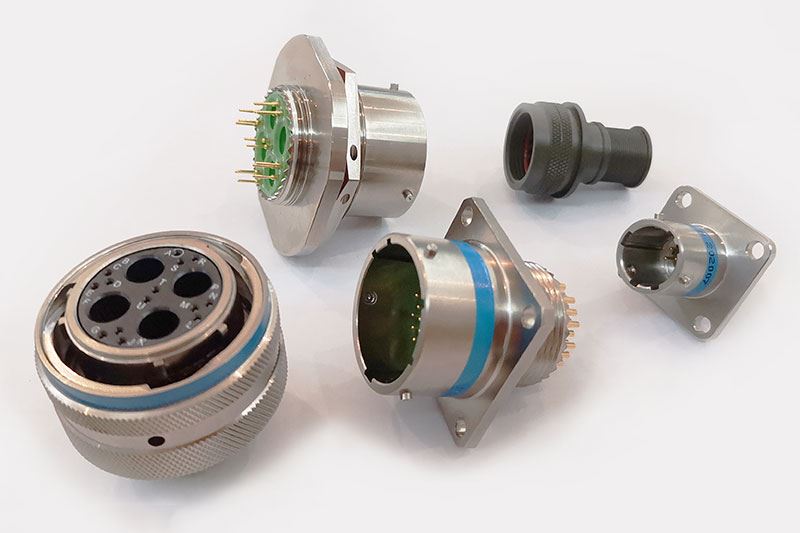

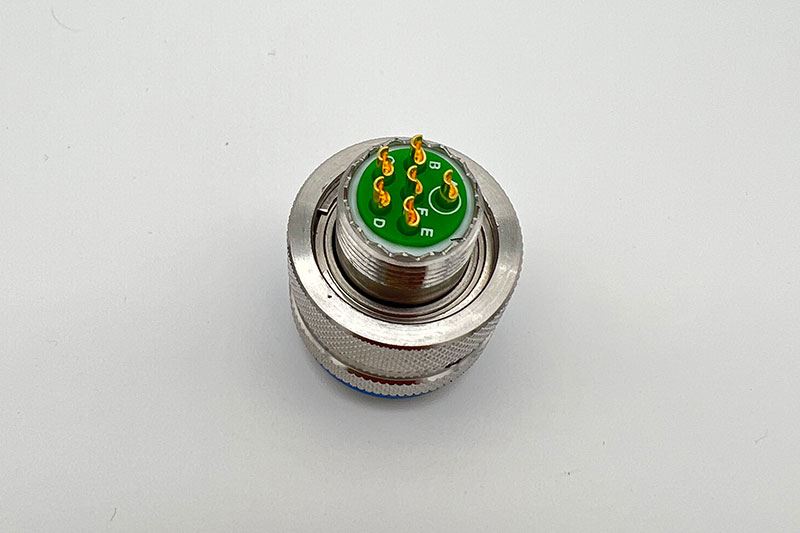

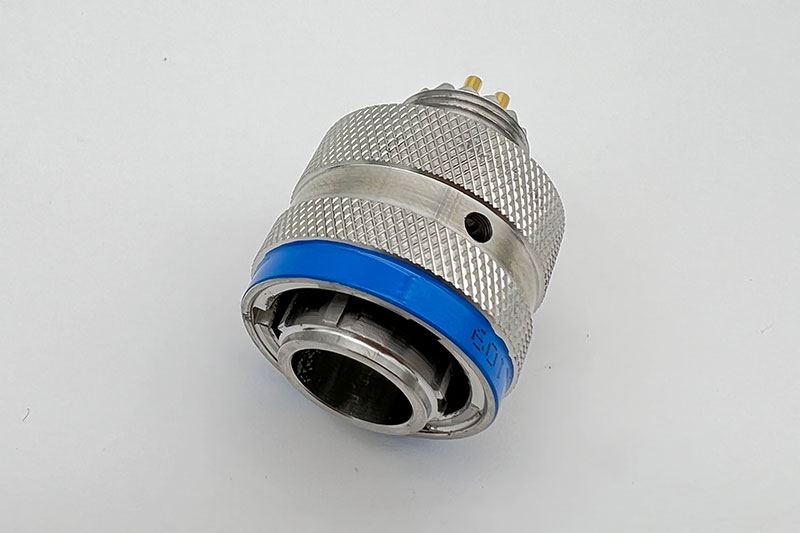

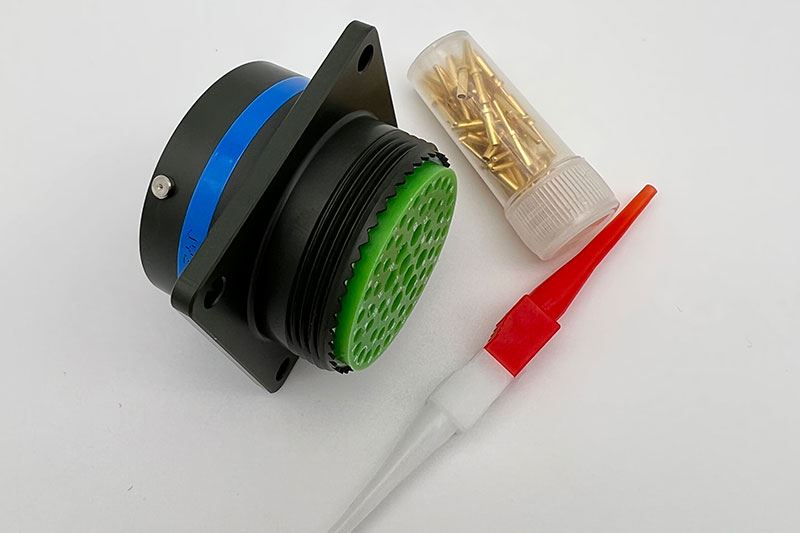

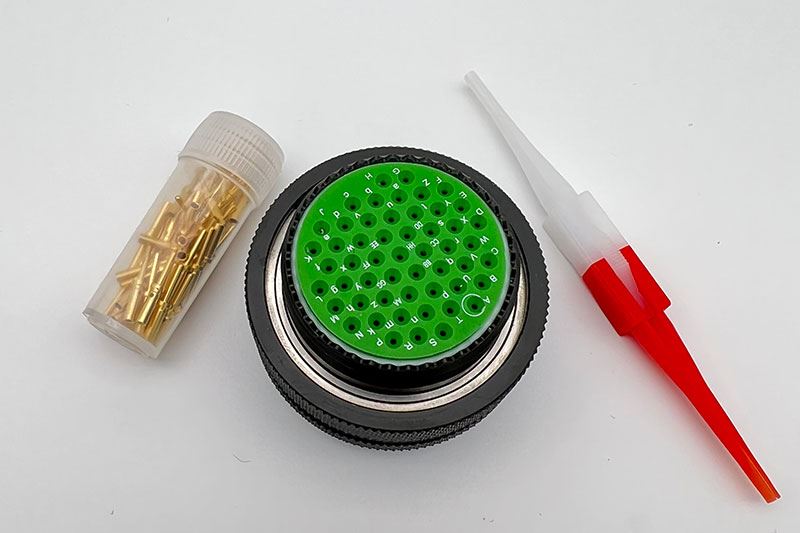

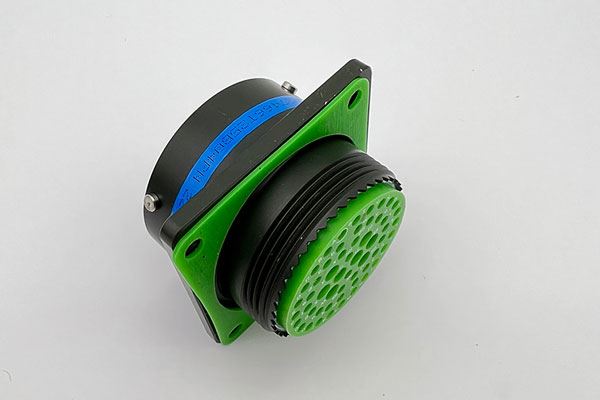

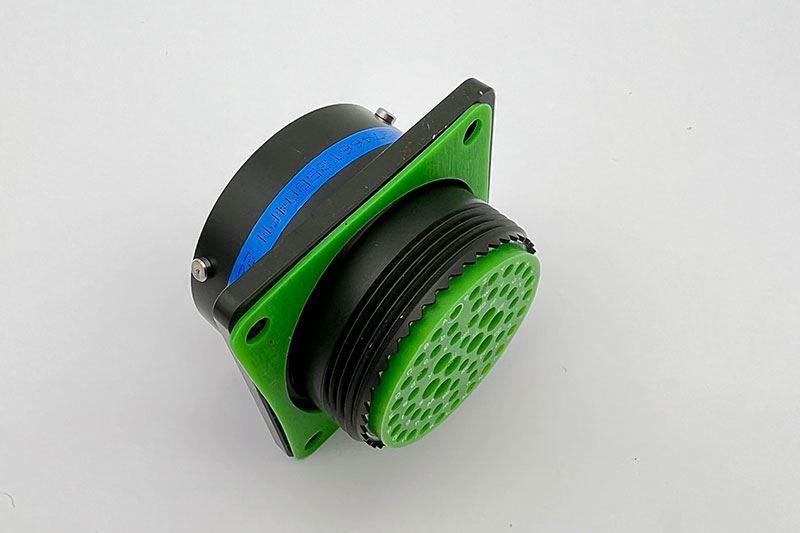

Круглые разъемы MIL-DTL-38999 серии I — разъемы военного класса, специально разработанные для целей связи. Этот военный разъем предлагает расположение контактов высокой плотности, что делает разъем подходящим для военных транспортных средств, систем связи солдат и других приложений, требующих высокой надежности. Разъемы Mil-Spec поставляются с несколькими вариантами монтажа.
Применение круглых разъемов
Наши круглые разъемы серии MIL-DTL-38999 I находят применение в самых разных отраслях, где решающее значение имеют соединения цепи.
Окружающая среда
Наши круглые соединители серии MIL-DTL-38999 I отлично подходят для условий, характеризующихся сильной вибрацией, песчаными бурями и высокой влажностью, что позволяет их использовать в самых сложных условиях эксплуатации.
Механические характеристики
- Различные виды материалов корпуса, включая алюминиевый сплав, нержавеющую сталь и титановый сплав;
- Компоненты изоляции, изготовленные из высококачественных термореактивных или термопластичных материалов;
- Уплотнительные прокладки и уплотнительные кольца из силиконовой резины, обеспечивающие надежную защиту;
- Отделка покрытия с учетом конкретных требований: кадмирование (класс B), пассивация нержавеющей стали (класс E), химическое никелирование (класс F), матовое кадмирование алюминиевого сплава (класс FT) и титановый сплав (класс TA);
- Позолоченные контакты из медного сплава доступны с обжимом, пайкой и печатной платой;
- Механический срок службы составляет 500 циклов сопряжения;
- Устойчивость к вибрациям, включая синусоидальные вибрации (10–2000 Гц) при частоте 294 м/с² и случайные вибрации (100–1000 Гц) со спектральной плотностью мощности 1 г²/Гц;
- Ударопрочность против полусинусоиды длительностью 3 мс с пиковым ускорением до 300 г.
Характеристики окружающей среды
- Диапазон температур: класс B (от -65 ˚C до +175 ˚C), класс E и F (от -65 ˚C до +200 ˚C);
- Результаты испытаний в солевом тумане: класс B (500 часов), класс E и TA (1000 часов), класс F (48/96 часов), класс FT (96 часов);
- Высокая влагостойкость: до 98 % относительной влажности при 40 ˚C;
- Рабочая высота: до 30 480 метров.
Электрические характеристики
Сопротивление контактов и номинальный ток
| № контакта | Диаметр (мм) | Сопротивление (мОм) | Ток (А) |
| 22D | Ø0.76 | ≤12 | 5 |
| 20# | Ø1.00 | ≤5 | 7.5 |
| 16# | Ø1.60 | ≤2.5 | 13 |
| 12# | Ø2.40 | ≤1.5 | 23 |
| 10# | Ø3.15 | ≤1.0 | 40 |
Превосходные возможности экранирования с минимальным затуханием при 85 дБ от 100 МГц до 1 ГГц и при 50 дБ от 1 ГГц до 10 ГГц
Выдерживаемое напряжение (В):
| Эксплуатационная мощность | M | N | I | II |
| Уровень моря | 1300 | 1000 | 1800 | 2300 |
| 21000m | 800 | 600 | 1000 | 1000 |
- Исключительное сопротивление изоляции, превышающее 5000 МОм в нормальных условиях и 100 МОм во влажных условиях.
- Минимальное межкорпусное сопротивление для обеспечения эффективной и надежной связи: класс B (≤2,5 мОм), класс F и FT (≤1,0 мОм), класс E и TA (≤50 мОм)
Другие характеристики
Круглые соединители серии MIL-DTL-38999 I демонстрируют превосходную устойчивость к влаге, солевому туману (коррозии), грибкам и пыли.
