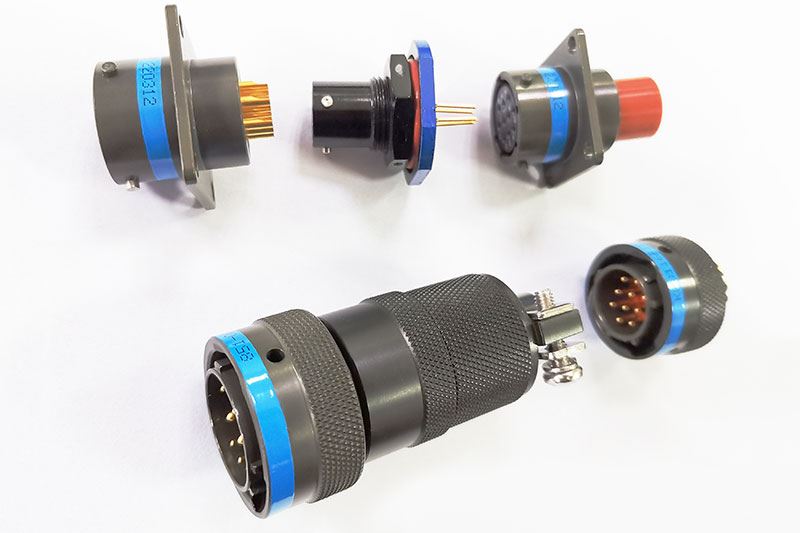

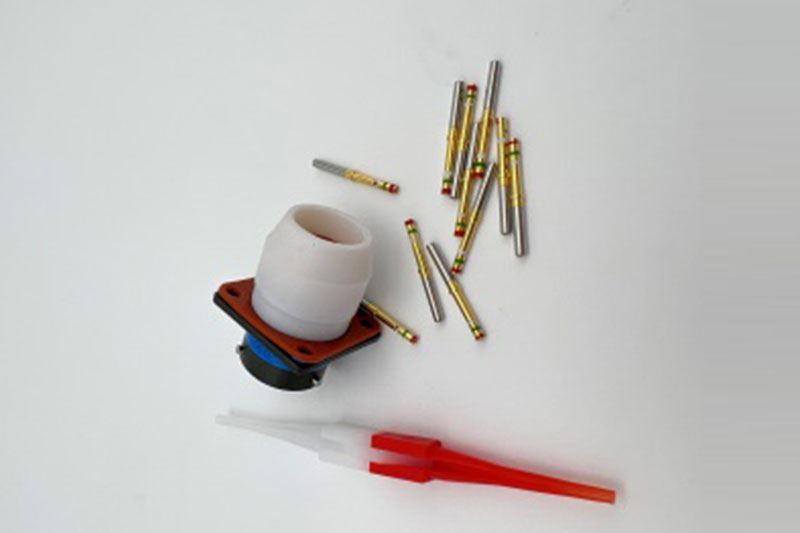

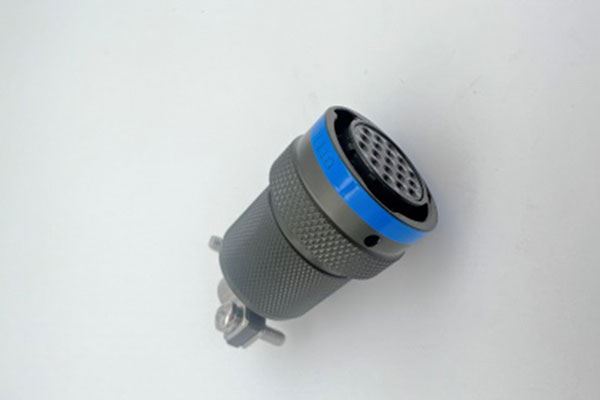

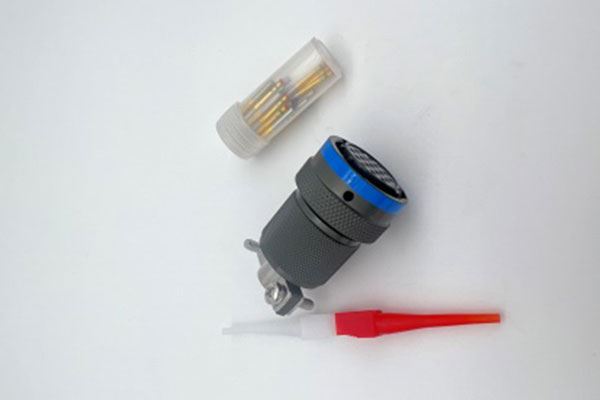

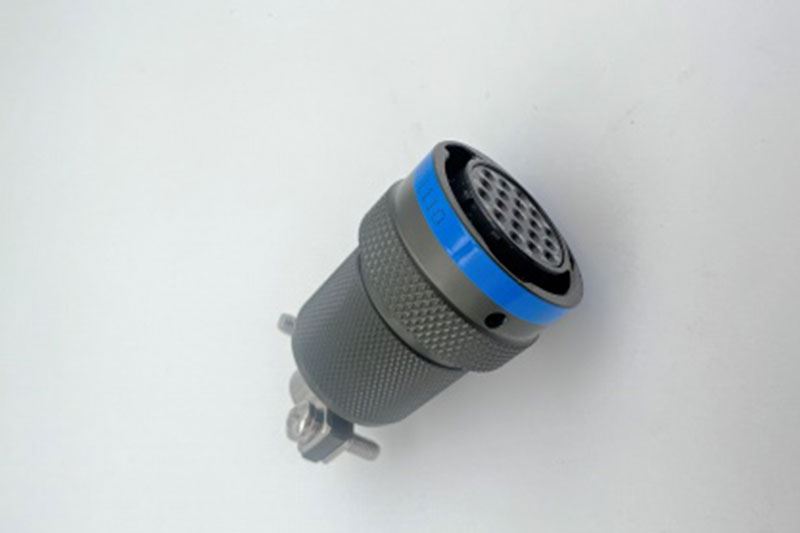

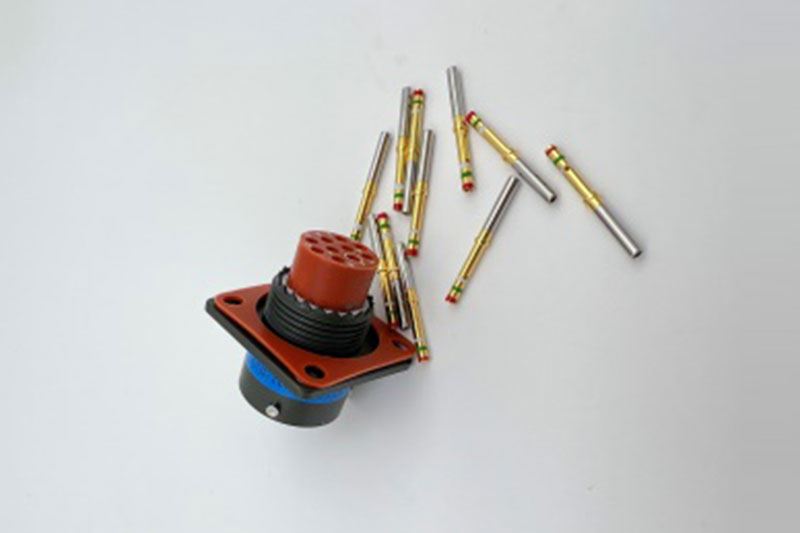

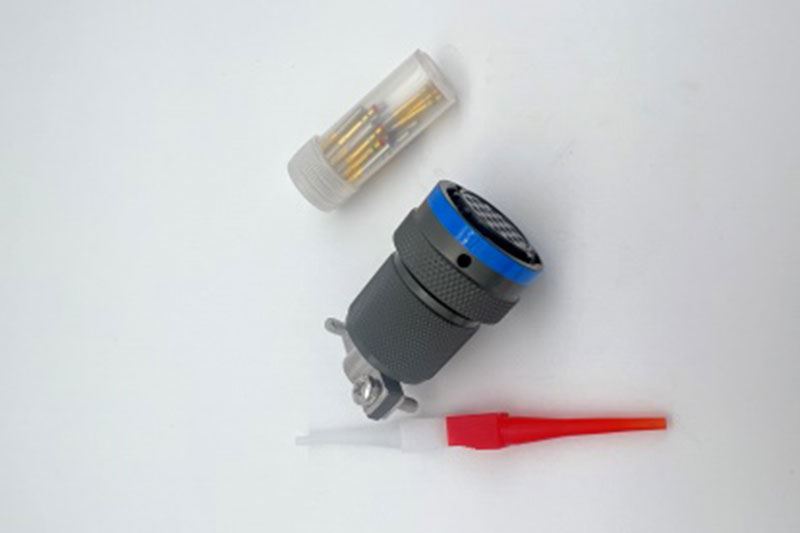

Общие сведения
- Соответствует стандартам серии MIL-C-26482 I;
- Механизм быстрого соединения с байонетным соединением;
- Конфигурация контактов: обычно под пайку;
- Компактный размер с высокой плотностью контактов
- Широко используется в военной и гражданской технике
Основные технические характеристики
Механические характеристики
- Материал корпуса: алюминиевый сплав;
- Варианты покрытия:
- Без маркировки: кадмиевое покрытие оливково-серого цвета, токопроводящая оболочка
- Класс L: Химическое никелирование, токопроводящая оболочка
- Класс A: Черное анодирование, непроводящая оболочка
- Класс B: Кадмирование, токопроводящая оболочка
- Класс S: Пассивация из нержавеющей стали, токопроводящая оболочка
- Класс BW: Кадмирование, коричневато-зеленый цвет, токопроводящая оболочка
- Материал изолятора: термореактивный или термопласт;
- Материал уплотнения: силиконовый каучук;
- Материал контактов: позолоченный медный сплав;
- Механический срок службы: 500 циклов сопряжения.
- Ударопрочность: выдерживает ускорение до 490 м/с²;
- Устойчивость к случайным вибрациям: диапазон частот 10–2000 Гц, ускорение 147 м/с².
Электрические характеристики
Рабочее и выдерживаемое напряжение (В):
| Эксплуатационная мощность | Выдерживаемое напряжение | Выдерживаемое напряжение |
| I | II | I | II |
| Уровень моря | 600 | 1000 | 1500 | 2300 |
| 21336м | 300 | 450 | 375 | 500 |
Примечание: различные схемы расположения контактов имеют разные рабочие уровни. См. верхний правый угол этикетки с расположением контактов.
Сопротивление контактов и номинальный ток:
| № контакта | Диаметр (мм) | Сопротивление (мОм) | Ток (А) |
| 20# | Ø1.00 | ≤5 | 7.5 |
| 16# | Ø1.60 | ≤2.5 | 13 |
| 12# | Ø2.40 | ≤1.5 | 23 |
Сопротивление изоляции: ≥ 5000 МОм при 25°C и ≥ 3 МОм при 125°C
Характеристики окружающей среды
- Рабочая температура: от -55°C до +125°C
- Относительная влажность: 95±4% при 40°C
- Результаты испытаний в солевом тумане:
- Кадмирование: 500 часов
- Никелирование: 48 часов/96 часов
- Герметизация:
- Герметизация проволоки: перепад давления 2×105 Па, скорость утечки менее 4,6×102 Па•см³/с.;
- Металлокерамическое уплотнение: перепад давления 1×105 Па, скорость утечки менее 0,1 Па•см³/с.
