Наши разъемы MIL-C-26482 II специально разработаны для подключения сигналов цепи в различных устройствах.
Окружающая среда
Наши разъемы разработаны для использования в сложных условиях, обеспечивая бесперебойную работу. Разъемы спроектированы так, чтобы противостоять влаге, соляным брызгам, грибкам, дождю и пыли, что делает их подходящими для широкого спектра военных и гражданских применений.
Оставить запрос
Общие сведения
Соответствуют стандартам серии MIL-C-26482 II;
Байонетное соединение для быстрого и надежного соединения;
Съемные позолоченные контакты;
Высокая плотность контактов для эффективной передачи сигнала;
Защита от радиопомех для предотвращения электромагнитных помех;
Герметизация интерфейса;
Широкий спектр применения в военной и гражданской технике;

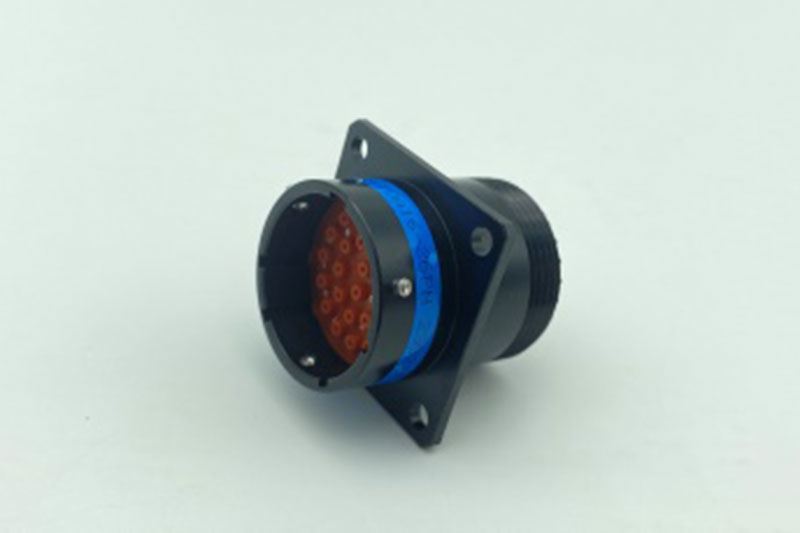

MS3470A16-26PN

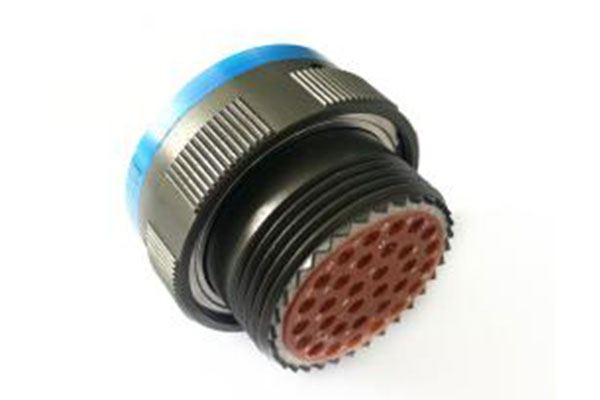

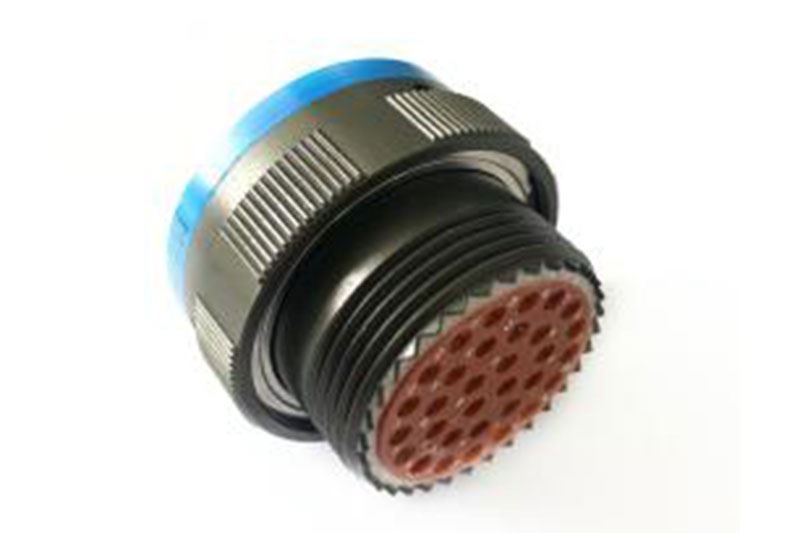

MS3476W18-32S
Основные технические характеристики
Механические характеристики
Материал корпуса: алюминиевый сплав
Варианты покрытия:
Класс W: Кадмиевое покрытие оливково-серого цвета, проводящая оболочка
Класс L: Химическое никелирование, токопроводящая оболочка
Класс A: Черное анодирование, непроводящая оболочка
Класс B: Кадмиевое оливково-серое покрытие, проводящая оболочка
Класс S: Пассивированная нержавеющая сталь, токопроводящая оболочка
Класс BW: Покрытие из кадмия оливково-зеленого цвета, токопроводящая оболочка
Материал изолятора: термореактивный пластик
Материал уплотнения: силиконовый каучук
Материал контактов: позолоченный медный сплав, съемные обжимные контакты
Механический срок службы: 500 циклов (250 циклов для экранированных вилок JY3475)
Ударопрочность: полусинусоидальная волна 3 мс, пиковое ускорение 300 г
Устойчивость к случайным вибрациям: диапазон частот 10–2000 Гц, спектральная плотность мощности 1,0 Г²/Гц
Электрические характеристики
Рабочее и выдерживаемое напряжение (В):
Эксплуатационная мощность
Выдерживаемое напряжение
Выдерживаемое напряжение
I
II
I
II
Уровень моря
600
1000
1500
2300
21336м
300
450
375
500
Примечание: различные схемы расположения контактов имеют разные рабочие уровни. См. верхний правый угол этикетки с расположением контактов.
Сопротивление контактов и номинальный ток:
№ контакта
Диаметр (мм)
Сопротивление (мОм)
Ток (А)
20#
Ø1.00
≤5
7.5
16#
Ø1.60
≤2.5
13
12#
Ø2.40
≤1.5
23
Сопротивление изоляции: ≥ 5000 МОм при 25°C и ≥ 500 МОм при 200°C
Характеристики окружающей среды
Рабочая температура: от -55°C до +175°C (класс W), от -55°C до +200°C (класс L, класс A, класс S)
Относительная влажность: 94±4% при 65°C
Результаты испытаний с соляным туманом:
класс W: 500 часов
класс L: 96 часов
класс: 48 часов
класс S: 1000 часов
Герметизация:
Затухание радиопомех: затухание 65–45 дБ на частотах 100–1000 МГц (JY3475)
Устойчивость к жидкостям: стойкость к авиационному топливу, холодильному маслу, смазочному маслу и другим 12 типам жидкостей (класс L)
