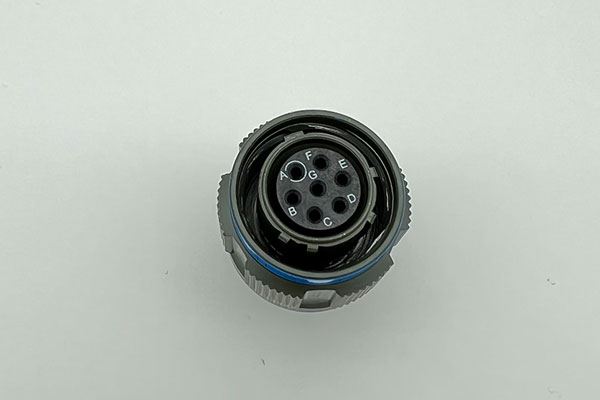

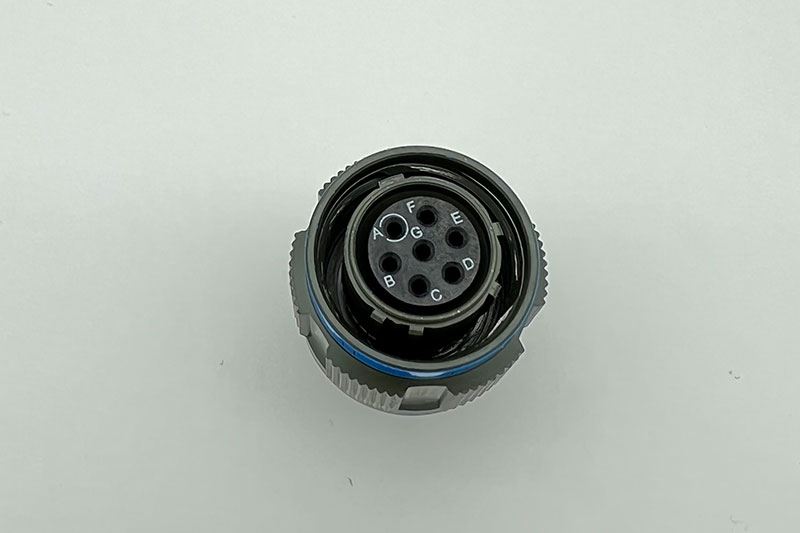

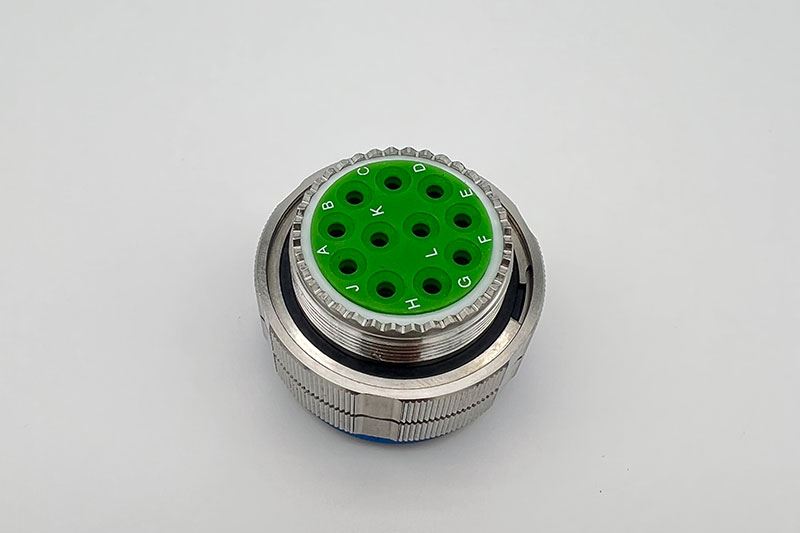

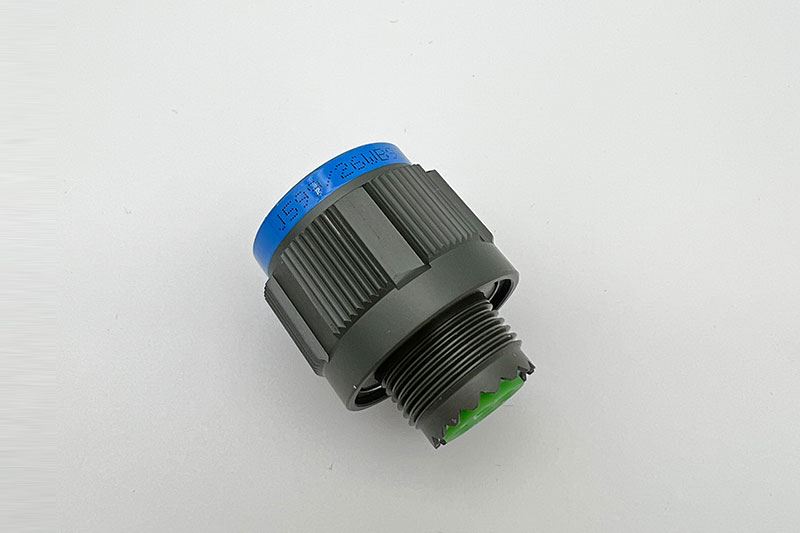

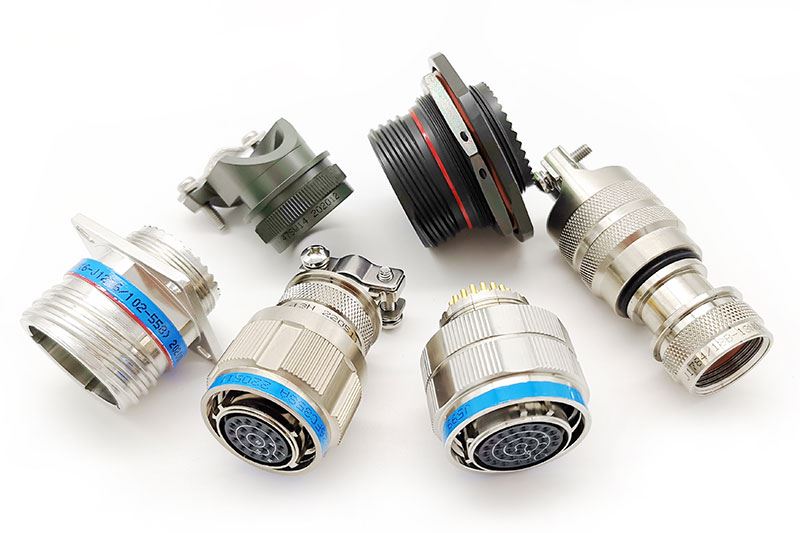

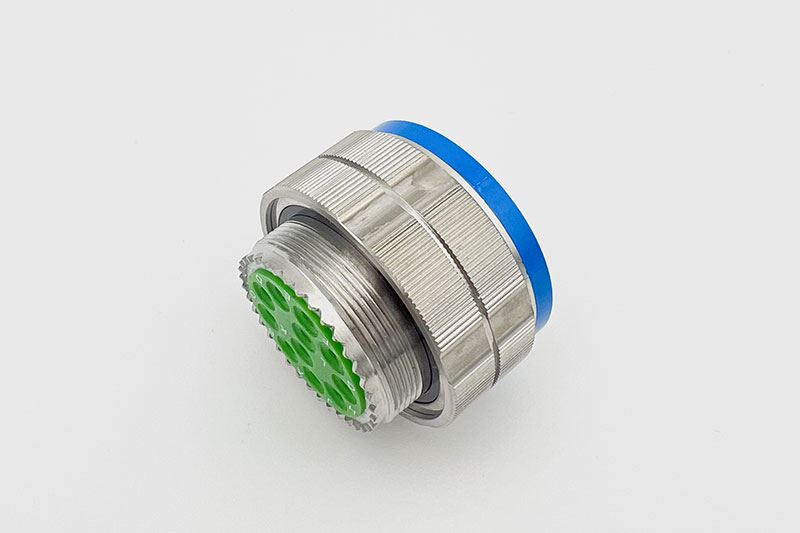

Представляем наши усовершенствованные разъемы серии MIL-DTL-38999 III, разработанные в соответствии со спецификациями MIL-DTL-38999.
Общие сведения
- Соответствует стандартам серии MIL-DTL-38999 III;
- Трехзаходная резьба обеспечивает быстрое и надежное соединение, оснащена механизмом защиты от ослабления соединения;
- Компактный размер, легкая конструкция и высокая плотность контактов;
- Превосходные возможности экранирования электромагнитных помех;
- Съемные контакты для простой установки, функции защиты от неправильной установки, предотвращающие изгиб контактов;
- Разъем разработан для использования в условиях сильной вибрации и суровых условий окружающей среды, включая сильный ветер, песок и влажность;
- Расположение контактов 12# и 16# поддерживает оптоволоконные контакты;
- Расположение контактов 12#, 10# и 8# поддерживает коаксиальные и экранированные контакты.
Основные технические характеристики
Механические характеристики
- Материалы корпуса: алюминиевый сплав, нержавеющая сталь, титановый сплав;
- Материалы изоляторов: термореактивные или термопластичные;
- Материал уплотнения: силиконовый каучук;
- Типы покрытия:
- Класс W: Кадмирование
- Класс F: Химическое никелирование
- Класс K: Пассивирование нержавеющей стали
- Класс FT: Алюминиевый сплав с матовым кадмиевым покрытием
- Класс TA: Титановый сплав
- Материалы контактов: позолоченный медный сплав, доступный в конфигурациях с обжимом, пайкой и печатной платой;
- Механический срок службы: 500 циклов сопряжения;
- Ударопрочность: выдерживает полусинусоиду длительностью 3мс с пиковым ускорением до 300г;
- Виброустойчивость:
- Синусоидальная вибрация: 60г при циклическом изменении температуры и имитации насадок (36 часов);
- Случайная вибрация при высоких температурах: диапазон частот 100–1000 Гц, спектральная плотность мощностью 1г²/Гц, что соответствует среднеквадратичному значению 41,7 г.;
- Случайная вибрация при температуре окружающей среды: диапазон частот 100–1000Гц, спектральная плотность мощности 5г²/Гц, что соответствует среднеквадратичному значению 49,5г.
Характеристики окружающей среды
- Диапазон температур:
- Класс W: от -65°C до +175°C
- Класс F, K, FT, TA: от -65°C до +200°C
- Результаты испытаний в солевом тумане:
- Класс W: 500 часов
- Класс К, ТА: 1000 часов
- Класс F: 48 часов/96 часов
- Класс FT: 96 часов
- Уплотнение: соответствует требованиям MIL-DTL-38999M к пропитке под низким давлением;
- Влагостойкость: согласно MIL-DTL-38999M составляет 24 часа при 10 циклах;
- Устойчивость к жидкостям: стойкость к различным видам топлива, охлаждающим жидкостям и растворителям.
Электрические характеристики
Выдерживаемое напряжение (В):
| Эксплуатационная мощность | M | N | I | II |
| Уровень моря | 1300 | 1000 | 1800 | 2300 |
| 21000м | 800 | 600 | 1000 | 1000 |
Примечание: различные схемы расположения контактов имеют разные рабочие уровни. См. верхний правый угол этикетки с расположением контактов.
Сопротивление контактов и номинальный ток:
| № контакта | Диаметр (мм) | Сопротивление (мОм) | Ток (А) |
| 22D | Ø0.76 | ≤12 | 5 |
| 20# | Ø1.00 | ≤5 | 7.5 |
| 16# | Ø1.60 | ≤2.5 | 13 |
| 12# | Ø2.40 | ≤1.5 | 23 |
| 10# | Ø3.15 | ≤1.0 | 40 |
- Сопротивление изоляции: ≥5000 МОм при нормальных условиях (500 В постоянного тока);
- Сопротивление изоляции: ≥5000 МОм при нормальных условиях (500 В постоянного тока);
- Класс W: ≤2,5 мОм
- Класс F, FT: ≤1,0 мОм
- Класс K, ТА: ≤10 мОм
- Экранирование электромагнитных помех: минимальное затухание 85 дБ в диапазоне частот от 100 МГц до 1 ГГц (класс F, класс W);
- Экранирование электромагнитных помех: минимальное затухание 65 дБ от 1 ГГц до 10 ГГц (класс F), 50 дБ (класс W);
- Двойные коаксиальные контакты 8 #: полоса частот 0-20 МГц, максимальное номинальное напряжение 500 В переменного тока, 125 В переменного тока на 21000 метров;
- Падение напряжения: внутренние и средние контакты ≤55 мВ при 1 А, внешние контакты ≤ 75 мВ при 12 А.
